一、 概 述

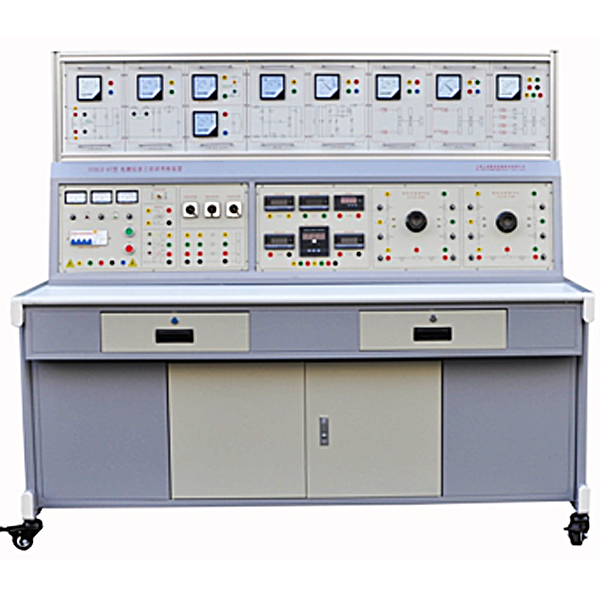

本裝置是按照《中華人民共和國職業技能鑒定規范•電力行業（電測儀表）》，參考電力行業職業技能鑒定指導中心所編寫的電測儀表工培訓大綱、題庫而研制生產的。整套裝置含有不一樣種類、不一樣構造的電測量指示儀表、數字儀表、變送器、交直線DC數字儀表的原理實驗集合套件，可作為電力行業電測儀表工初級至高級技師的培訓考核裝置。也可用來其他行業對電工儀表知識的培訓考核，含有概括高校、中專、技校 “電氣測量”類課程的實驗、實驗和考核。

二、特 點

1. 儀表種類多樣，適用電測儀表工從初級到高級技師的培訓考核要求，用戶可按照不一樣需求實行選用

2. 電流（A）（A）（A）、電壓（V）（V）（V）互感器與凸輪開關協作，可完成多種形式的電表接線實驗

3. 實驗臺內各種電壓（V）（V）（V）調動、電流（A）（A）（A）調動、頻率調動、檢定裝置等設備配套齊全

4. 提供多功能、高精確度虛擬儀表（代替數字顯露多用表）和直線DC電位差計作為標準的兩種檢定方法

三、技術功能

1. 寫入電壓（V）（V）（V）：三相四線～380V±10% 50HZ 2. 作業環境：環境溫度（℃）（℃）（℃）界限為-5℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000m 3. 裝置容量（KV）（KV）（KV）：＜3.0kVA

四、培訓項目

1. 裝配式電表作業原理與測量界限拓展、數字儀表作業原理

(1) 磁電系電流（A）（A）（A）表原理與測量界限拓展

(2) 磁電系電壓（V）（V）（V）表原理與測量界限拓展

(3) 數字式直線DC電壓（V）（V）（V）表

(4) 數字式直線DC電流（A）（A）（A）表

(5) 數字式交流ACACAC電壓（V）（V）（V）表

(6) 數字式交流ACACAC電流（A）（A）（A）表

2. 電測量指示儀表的檢定、測量試驗、調動測量試驗、修理

(7) 裝配式電流（A）（A）（A）表

(8) 裝配式電壓（V）（V）（V）表

(9) 裝配式一相有功功率（W）（W）（W）表

(10) 裝配式一相無功功率（W）（W）（W）表

(11) 裝配式一相功率（W）（W）（W）因數表

(12) 裝配式三相有功功率（W）（W）（W）表

(13) 裝配式三相無功功率（W）（W）（W）表

(14) 裝配式三相功率（W）（W）（W）因數表

(15) 裝配式頻率表

(16) 裝配式整步表

(17) 萬用表

(18) 嵌形表

3. 實驗室用電測儀表的檢定、測量試驗、調動測量試驗、修理（實驗室儀表、便攜式用戶可自備）

(19) 實驗室用電流（A）（A）（A）表

(20) 實驗室用電壓（V）（V）（V）表

(21) 實驗室用功率（W）（W）（W）表

(22) 實驗室用頻率表

4. 直線DC電工儀表器具的檢定、測量試驗、調動測量試驗、修理

(23) 標準電池

(24) 標準電阻

(25) 直線DC電阻箱

(26) 直線DC電橋

(27) 直線DC電位差計

(28) 直線DC分壓箱

5. 數字儀表的檢定、測量試驗、調動測量試驗、修理

(29) 直線DC數字電壓（V）（V）（V）表

(30) 直線DC數字電流（A）（A）（A）表

(31) 交流ACACAC數字電壓（V）（V）（V）表

(32) 交流ACACAC數字電流（A）（A）（A）表

6. 電量變送器的檢定、測量試驗、調動測量試驗、修理

(33) 電流（A）（A）（A）變送器 (34) 電壓（V）（V）（V）變送器
