K-528D 模電、數電、微機連接口及微機應用綜合實驗室成套設備

一、研制本設備的意義：
　　模電、數電、微機連接口及微機應用綜合實驗室成套設備適用來86系列微機原理課程，綜合了各學校講課及實驗教師的意見，多加了系統的研發能力和靈活性。為提升學生單獨思維和動手能力，對計算機數值硬件要求較高的專業，提供了開放的實驗平臺并新多加了微機控制實驗，使這門課程的實驗更深入入完整。為適合基礎教學的需要，增添了數字電子回路、模仿電子技術實驗線路。這一嶄新的系統完成了專業基礎課（模仿、數字電子回路）、專業課(微機原理)、課程設計和畢業設計(微機應用)的三合一，真正做到了一機多用，大大節省實驗室，節省管理人員，節省資金。協作本設備，我們特為教師提供了微機原理課、微機應用課的教師實驗指導書，書中對這部分實驗全部寫有實驗?zāi)康摹?shí)驗電子回路以及匯編語言和C語言的參考程序表單(提供程序軟盤)，供教師參考，減輕了教師備課和輔導實驗的作業量。該設備是學校一步到位，上規模、上檔次的理想選用。

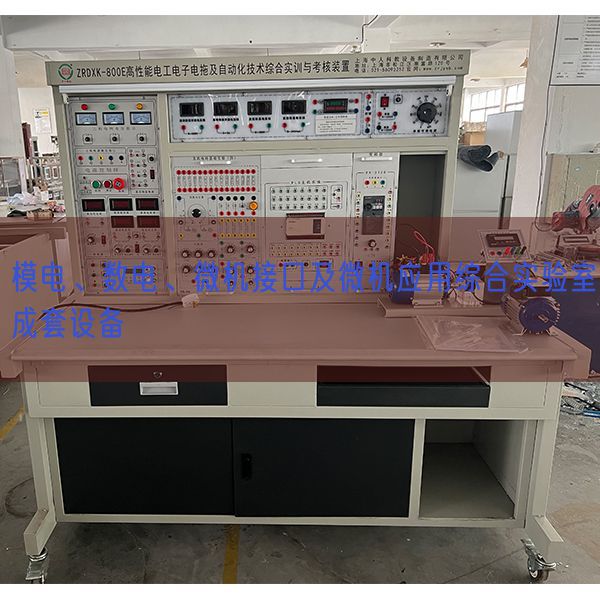

最新設計外觀

二、功能與構造:
（一）實驗臺部分:
1、電源
1.1電源寫入:作業電壓（V）220V±5%(50Hz)，寫入時指示燈亮。
1.2電源輸出：有保險絲和漏電保護開關二級保護功能。
A組:低壓交流AC電壓（V）3-24V分七檔可調，輸出電流（A）1.5A，電流（A）表指示。
B組:二組互相單獨的0-30V直線DC穩壓電源，內置式繼電器自動換檔，多圈電位器連續調壓，輸出電流（A）2A，設定有預設式限流保護功能。
C組:低壓直線DC穩壓電源，電壓（V）+5V，電流（A）0.5A，有表指示。
D組:一相市電輸出，供用戶自備儀表器具使用。
2·函數發生器
2.1波動線:輸出正弦波、三角波、方波。
2.2頻率界限:5Hz-550KHz，有頻率表指示。
3·七段譯碼器及對應譯碼顯露數碼管。
4·微機連接口部分:一塊PC總線拓展卡、8279鍵盤、六位數碼顯露板和連接電纜。還設定有I/0地址譯碼電子回路8255、8253、ADC0809、DAC0832等。
5·微機應用部分:設定有聲傳感器、繼電器及喇叭、直線DC電機、步進電機驅動控制電子回路。
6·輔助電子回路:40腳、20腳、16腳、14腳包括插頭座，邏輯電平開關、LED顯露、時鐘（1MHz、2MHz）、方波信號和邏輯筆等。
7·外測交直線DC二用電流（A）表:精確度0.5級，三位半數字式顯露，測量界限:0～1000mA。
8·外測交直線DC二用電壓（V）表:精確度0.5級，三位半數字式顯露，測量界限:0～99.9V。
（二）學生實驗桌:
一桌為二座，桌面中央設定通用電子回路插板，元件盒在其上接插成實驗電子回路完成實驗。桌子左右各有一個儲物柜，儲物柜中放置元件、貯存板及電腦，中間上層放置鍵盤、
下層抽屜放置工量具、萬用表、實驗連接線等。桌面尺寸:160×70cm。
三、器件材料配備裝備（以24座為倒，詳見發貨表單）
12臺實驗臺、12張學生實驗實操桌、l臺主控演示臺、13只MF47萬用表、13只數字萬用表、39只指針式1.5級直線DC電流（A）表，25套電烙鐵及烙鐵架,13套實驗所需的電阻、電位器、電感線圈、變壓器、二極管、三極管、場效應管、包括可控硅、邏輯電平開關、邏輯電平指示等元件盒。13套聲傳感器、直線DC電機、步進電機等。13套剝線鉗、螺絲刀、尖嘴鉗等工量具。
四、用戶自備器件材料:雙蹤示波器(型號不限)，毫伏表，滑線變阻器。
五、實驗內容：

（一）微機連接口實驗(微機原理課)
1．Ｉ/0地址譯碼實驗
2．簡便并行連接口實驗
3．可編程并行口實驗(一)(二)
4．串行通訊實驗（8251、8250）
5．A/D、D/A變換實驗
6．可編程定時器計數器實驗
7．七段譯碼顯露實驗
8．中斷實驗和DMA通訊實驗

（二）趣味性實驗及控制實驗（微機應用課）

1．競賽搶答器實驗
2．?dāng)?shù)字錄音機實驗
3．電子琴實驗(加選件)
4．交通燈控制實驗
5．繼電器控制實驗
6．步進電機控制實驗
7．直線DC小電機控制實驗
8．包括電子回路測量試驗實驗9.827
9．鍵盤、顯露控制實驗

（三）數字電子回路：

l．TTL包括邏輯門的功能數值測量試驗
2．CM0S邏輯門的功能數值測量試驗
3．TTL包括電極開路門與三態輸出門的應用
4．與、非、或、與非門電子回路實驗
5．半加器電子回路實驗
6．全加器電子回路實驗
7．RS觸發器實驗
8．D觸發器實驗
9．JK觸發器實驗
10．T觸發器實驗
11．JK型觸發器變換成D觸發器
12．D型觸發器變換成JK觸發器
13．計數器實驗
14．MSI移位寄存器及其應用
15．譯碼器及其變換方法
16．MSI數值選用器及邏輯設計
17．微分型單穩態電子回路
18．環形多諧振蕩器
19．運用門電子回路包括編碼器分配器、選用器
20．結合電子回路的設計之一一一編碼變換
21．結合電子回路的設計之二一一顯露電子回路
22．同步時序電子回路的設計
23．計算機數值時序電子回路的設計
24．包括定時器測量試驗及應用
25．CM0S包括A/D、D/A變換電子回路實驗
26．二極管非門、或非門電子回路
27．三極管非門、與非門、或非門電子回路
28．異步十進制減法計數器
29．異步十進制加法計數器
30．綜合能力培訓實驗一一電子秒表


（四）模仿電子技術：

1．二極管的正、反相特性
2．晶體三極管的寫入、輸出特性　
3．晶體管共射極單管放大器　　　
4．兩級阻容耦合放大電子回路　　　
5．負反饋對放大器功能的影響　　
6．場效應管放大器　　　　　　　
7．差動放大電子回路　　　　　　　　
8．運算放大器指標測量試驗　　　　　
9．包括運算放大器的基礎應用
(多種模仿運算電子回路)
10．包括運算放大器非線性應用
（多種波動線發生器）
11．變壓器耦合推挽功率（W）放大器
12．0TL功率（W）放大器
13．包括功率（W）放大器
14．一相橋式整流電子回路
15．串聯型晶體管直線DC穩壓電源
(設計性實驗)
16．包括直線DC穩壓電源
17．單結晶體管特性
18．單結晶體管觸發電子回路
19．晶閘管簡便測量試驗
20．晶閘管可控整流電子回路
運用上述20項實驗元件還可完成下面實驗項目

l．電壓（V）負反饋偏置電子回路　　　　
2．分壓式電流（A）負反饋偏置電子回路
3．用二極管平穩作業點 　　　
4．共基極放大電子回路　
5．共集電極放大電子回路　
6．共源極基礎放大電子回路
7．場效應管共漏極電子回路
8．場效應管共柵極電子回路　
9．單管阻容放大電子回路
10．變壓器耦合放大電子回路
11．甲類功率（W）放大電子回路
12．串聯電流（A）負反饋電子回路
13．串聯電壓（V）負反饋電子回路
14．并聯電壓（V）負反饋電子回路
15．并聯電流（A）負反饋電子回路
16．共基共射極放大電子回路
17．自舉射極輸出電子回路
18．NPN一PNP直接耦合放大電子回路
19．用負反饋消除自激振蕩
20．晶體管開關作用
21．變壓器反饋式振蕩電子回路
22．電容三點式振蕩電子回路
23．電感三點式振蕩電子回路
24．差動放大電子回路的基礎形式
25．長尾式差動放大電子回路
26．雙電源長尾式差動放大電子回路
27．運放用作交流AC比例放大
28．反相寫入保護措施
29．同相寫入保護措施
30．電源極性錯接的保護
31．RC高通電子回路
32．運用三極管來保護器件
33．差動寫入運算電子回路
34．快速積分電子回路
35．模仿一階微分方程電子回路
36．模仿二階微分方程電子回路
37．基礎對數運算電子回路
38．實用微分電子回路
39．反對數放大基礎電子回路
40．簡便的過零對比電子回路
41．運用二級管作為上限檢驗測試幅度選用電子回路
42．下限幅度選用電子回路
43．RC無源互聯網的低通濾波電子回路
44．同相寫入一階低通濾波電子回路
45．反相寫入一階低通濾波電子回路
46．簡便的二階RC濾波電子回路
47．經典型二階RC有源低通濾波電子回路
48．經典型二階高通有源濾波電子回路
49．基礎帶通濾波電子回路
50．經典型帶通濾波電子回路
51．矩型波振蕩電子回路
52．寬度可調的矩形波發生器
53．幅頻可調的鋸齒波發生器
54．一相半波整流電子回路
55．一相全波整流電子回路
56．電容濾波電子回路
57．電容濾波帶電阻負載
58．RC濾波電子回路
59．基礎LC濾波電子回路
60．二倍壓整流電子回路
61．三倍壓整流電子回路
62．基礎穩壓電子回路
63．基礎調節管穩壓電子回路6
64．設定有放大環節的穩壓電子回路
65．一相半波可控硅整流
66．電子調壓電子回路
67．電子催眠器一一趣味性實驗一
68．電子門鈴電子回路一一趣味性實驗二
69．電子報警電子回路一一趣味性實驗三
