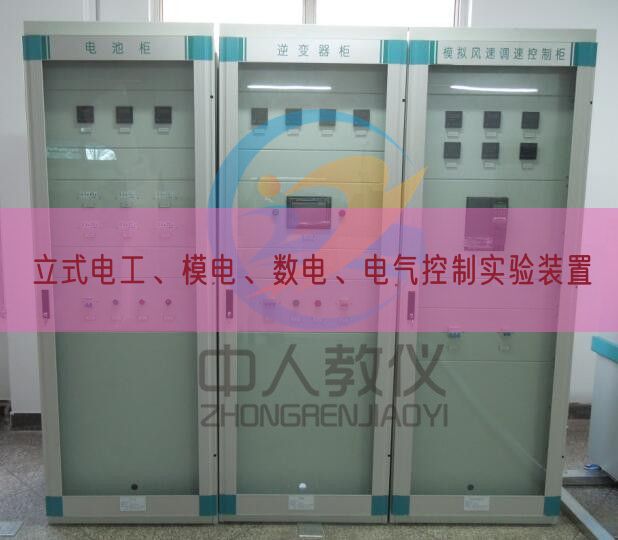

-528B 立式電工、模電、數電、電氣控制實驗裝置

一、設備的特別點：
　　實驗臺設定有較完善的安全保障功能，較齊全的功能。電工、電氣控制實驗器件應用適應性強的模型塊式箱式掛式模塊件；在實驗屏上完成實驗，實驗方法靈活，動手能力強，實驗連線接點接觸可靠，符合不一樣深度，不一樣廣度的教學要求。數電、模電在九孔通用電子回路板箱式掛式模塊件上完成，按照實驗復雜程度選取箱式掛式模塊件個數，按照實驗電子回路在通用電子回路板上拼插實驗電子回路，實驗元件制成透明盒體，直觀性好，盒蓋印有永不褪色元件符文號，線條清晰美觀。盒體與盒蓋集合應用較科學的壓卡式構造，維修、更換元件拆卸裝配便利。該實驗臺構造合理，學?？呻S時按需要增添新的模型塊箱式掛式模塊件，靈活、經濟。

二、適用界限：
　　適用來高等院校及要求較高的中專、技校、職業學校，可完成電工學、電工原理、電子回路解析、模仿電子技術、數字電子回路、電氣控制設備等課程實驗。該設備是現有實驗室設備的更新?lián)Q代或新建、擴建實驗室的理想設備，它的配備裝備是學校上水平、上等級的重要標識。
三、實驗臺、實驗屏和實驗實操桌構造及功能：
1、實驗臺包括與功能
1.1.電源及功能數值
1.1.1寫入電源:三相四線電源，寫入時指示燈亮
1.1.2電源輸出：有保險絲和漏電保護開關二級保護功能。
A組:單、三相可調交流AC電源，提供三相0～380V連續可調的交流AC電源，同時可得至0～250V一相可調電源(配備有一臺1.5KVA的三相自耦調壓器，配備有三只指針式交流AC電壓（V）表，指示調壓器輸出電壓（V）)。
B組:低壓交流AC電壓（V）3－24V分七檔可調，最大輸出電流（A）1.5A，電流（A）表指示。
C組:低壓直線DC穩壓電源，電壓（V）5V，電流（A）0.5A，電流（A）表指示。
D組:雙路穩流穩壓電源，二路輸出電壓（V）均為0～30V，由多圈電位器連續調動，輸出最大電流（A）為1.5A，每路電源輸出有0.5級數字電流（A）表、電壓（V）表指示。電壓（V）平穩度<10－2，負載平穩度<10－2，紋波電壓（V）: <5mV。
E組:一相交流AC市電輸出，供用戶自備設備使用。
1.2函數信號發生器:
1.2.1波動線:正弦波、三角波、方波脈沖波、鋸齒波、TTL方波、矩形波。
1.2.2頻率界限:由0.1Hz到2MHz，分七個頻率檔級。
1.2.3正弦波失真度:10-30Hz<3%　30Hz-100KHz≤1%
1.2.4方波響應:前沿/后沿≤100nS（開路）
1.2.5最大輸出幅度(開路)：f 1.2.6直線DC偏置(開路)：±l0V
1.2.7輸出阻抗Z：Z0=50Ω±5Ω
1.2.8占空比:脈沖與鋸齒波上升、下降沿可連續改變，界限10%～90％。
1.2.9壓控振蕩(VCF)：加外加直線DC電壓（V）0--±5V改變時，對應的頻率改變大于l00:1。
1.2.10輸出衰減:20dB　40dB　60dB
1.3頻率計數器:
1.3.1測頻界限:lHz～l00MHz。
1.3.2閘門時間:0.01S、0.1S、1S、10S
1.3.3寫入阻抗(AC耦合)：電阻分量約500KΩ，并聯電容約100P。
1.4單次脈沖:每次可輸出一對正負脈沖。
1.5音頻功率（W）放大器：寫入音頻 電壓（V）不低于10mV，輸出功率（W）不小于1W，音量可調，內有喇叭，用來放大電子回路擴音，也可作信號尋跡。
1.6七段譯碼器：3組七段譯碼器及對應譯碼顯露數碼管。
1.7絕緣電阻：>5MΩ
1.8漏電保護：漏電動作電流（A）≤30MA
２、實驗屏：
2.1外測直線DC電流（A）表：精確度０.５級，三位半數字式顯露，測量界限０～1000uA。
2.2外測直線DC電流（A）表：精確度０.５級，三位半數字式顯露，測量界限０～10mA。
2.3外測直線DC電流（A）表：精確度０.５級，三位半數字式顯露，測量界限０～100mA。
2.4外測直線DC電流（A）表：精確度０.５級，三位半數字式顯露，測量界限０～1000mA。
2.5外測交流AC電流（A）表：精確度０.５級，三位半數字式顯露，測量界限０～100mA。
2.6外測交流AC電流（A）表：精確度０.５級，三位半數字式顯露，測量界限０～1000mA。
2.7四路電流（A）插頭座：與配備裝備的電流（A）插頭配套使用，在實驗中完成一表多測。
2.8指針式功率（W）因數表：外測實驗電子回路功率（W）因數，2.5級。
2.9指針式±100uA電流（A）表，1.5級，外測。
2.10指針10mA電流（A）表，1.5級，外測。
2.11實驗變壓器：100W，220V/36V+110V，接線端已由操作面板接線柱引出，實驗便利。
2.12日光燈照明、實驗二用電子回路：由選用開關控制日光燈為實驗用或照明用。實驗端口已經過接線柱引出，鎮流器、日光燈、啟動器已裝在實驗屏內。
2.13實驗屏中部：實驗?zāi)Ｐ蛪K箱式掛式模塊件實驗時安放位置。箱式掛式模塊件調換，安放便利。
3、實驗實操桌：加強型雙面防火燒板制成，不變形、不褪色，造型美觀大方，左右有抽屜，放置工量具，下邊為放置儲物柜，用來存儲元件。
三、包括與配備裝備：
（1）包括：實驗裝置由實驗屏、實驗?zāi)Ｐ蛪K箱式掛式模塊件、實驗臺、實驗實操桌包括。一臺二座，規格：160×70×172cm。
1、實驗屏：左側為測量電表及電流（A）插頭座，右測為實驗變壓器，日光燈實驗電子回路、功率（W）因數表等，中部為實驗時放置箱式掛式模塊件。
2、實驗臺：由電源、信號源、安全保護裝置包括。
3、實驗實操桌：桌面實驗時放置實驗器件，下部為儲物儲物柜儲物實驗器件用。
4、實驗?zāi)Ｐ蛪K箱式掛式模塊件：
-01 電流（A）源—電壓（V）源變換電子回路、受控源特性實驗電子回路、直線DC實驗電子回路構成。
-02 由常用分立元件，RC選頻互聯網測量單元構成。
-03 三相負載
-04 繼電控制一單元
-05 繼電控制二單元
-06 繼電控制三單元
-07 數電、模電九孔萬能實驗插板一、二單元
（2）器件材料配備裝備(1臺2座)：
2臺180W三相電機，1只MF47萬用表，1只數字萬用表，2套電烙鐵及烙鐵架，40根疊插式實驗連接線，1套數電、模電實驗所需電阻、電位器、電感、電容、變壓器、傳感器、包括座等元件單元盒（元件已裝在單元盒內），1套工量具，2張學生凳。
（3）用戶自備器件材料：示波器（型號不限），功率（W）表，滑線變阻器，毫伏表。
四、實驗內容：
（1）電工實驗部分

1．常用電工儀表的使用
2．線性元件與非線性元件的伏安特性
3．直線DC電子回路電壓（V）與電位的研究
4．基爾霍夫定律的檢驗
5．迭加原理與互易定理的檢驗
6．代文寧定理與諾頓定理的檢驗
7．電壓（V）源與電流（A）源的等效變換
8．受控源的研究 　
9．一階電子回路的響應
10．二階電子回路的響應
11．研究LC元件在直線DC電子回路和交流AC電子回路中的特性
12．交流AC電子回路功能數值的測量
13．正弦交流AC電子回路RLC元件的特性
14．RL及RC串聯電子回路實驗
15．RLC串聯諧振電子回路
16．日光燈電子回路連接
17．改善功率（W）因數實驗
18．互感的測量
19．三相電子回路及功率（W）的測量
20．R-C選頻互聯網實驗
21．二端口互聯網的研究
22．一相變壓器實驗
23．三相異步電機的使用與起動
24．三相異步電機的正、反轉
25．三相異步電機的Y-△起動
26．三相異步電機的順序控制
27．三相異步電機的能耗限制動作

（2）模仿部分實驗

1．二極管的正、反相特性
2．晶體三極管的寫入、輸出特性　
3．晶體管共射極單管放大器　　　
4．兩級阻容耦合放大電子回路　　　
5．負反饋對放大器功能的影響　　
6．場效應管放大器　　　　　　　
7．差動放大電子回路　　　　　　　　
8．運算放大器指標測量試驗　　　　　
9．包括運算放大器的基礎應用
(多種模仿運算電子回路)
10．包括運算放大器非線性應用
（多種波動線發生器）
11．變壓器耦合推挽功率（W）放大器
12．0TL功率（W）放大器
13．包括功率（W）放大器
14．一相橋式整流電子回路
15．串聯型晶體管直線DC穩壓電源
(設計性實驗)
16．包括直線DC穩壓電源
17．單結晶體管特性
18．單結晶體管觸發電子回路
19．晶閘管簡便測量試驗
20．晶閘管可控整流電子回路

運用上述20項實驗元件還可完成下面實驗項目

l．電壓（V）負反饋偏置電子回路　　　　
2．分壓式電流（A）負反饋偏置電子回路
3．用二極管平穩作業點 　　　
4．共基極放大電子回路　
5．共集電極放大電子回路　
6．共源極基礎放大電子回路
7．場效應管共漏極電子回路
8．場效應管共柵極電子回路　
9．單管阻容放大電子回路
10．變壓器耦合放大電子回路
11．甲類功率（W）放大電子回路
12．串聯電流（A）負反饋電子回路
13．串聯電壓（V）負反饋電子回路
14．并聯電壓（V）負反饋電子回路
15．并聯電流（A）負反饋電子回路
16．共基共射極放大電子回路
17．自舉射極輸出電子回路
18．NPN一PNP直接耦合放大電子回路
19．用負反饋消除自激振蕩
20．晶體管開關作用
21．變壓器反饋式振蕩電子回路
22．電容三點式振蕩電子回路
23．電感三點式振蕩電子回路
24．差動放大電子回路的基礎形式
25．長尾式差動放大電子回路
26．雙電源長尾式差動放大電子回路
27．運放用作交流AC比例放大
28．反相寫入保護措施
29．同相寫入保護措施
30．電源極性錯接的保護
31．RC高通電子回路
32．運用三極管來保護器件
33．差動寫入運算電子回路
34．快速積分電子回路
35．模仿一階微分方程電子回路
36．模仿二階微分方程電子回路
37．基礎對數運算電子回路
38．實用微分電子回路
39．反對數放大基礎電子回路
40．簡便的過零對比電子回路
41．運用二級管作為上限檢驗測試幅度選用電子回路
42．下限幅度選用電子回路
43．RC無源互聯網的低通濾波電子回路
44．同相寫入一階低通濾波電子回路
45．反相寫入一階低通濾波電子回路
46．簡便的二階RC濾波電子回路
47．經典型二階RC有源低通濾波電子回路
48．經典型二階高通有源濾波電子回路
49．基礎帶通濾波電子回路
50．經典型帶通濾波電子回路
51．矩型波振蕩電子回路
52．寬度可調的矩形波發生器
53．幅頻可調的鋸齒波發生器
54．一相半波整流電子回路
55．一相全波整流電子回路
56．電容濾波電子回路
57．電容濾波帶電阻負載
58．RC濾波電子回路
59．基礎LC濾波電子回路
60．二倍壓整流電子回路
61．三倍壓整流電子回路
62．基礎穩壓電子回路
63．基礎調節管穩壓電子回路6
64．設定有放大環節的穩壓電子回路
65．一相半波可控硅整流
66．電子調壓電子回路
67．電子催眠器一一趣味性實驗一
68．電子門鈴電子回路一一趣味性實驗二
69．電子報警電子回路一一趣味性實驗三

（3）數字部分實驗
l．TTL包括邏輯門的功能數值測量試驗
2．CM0S邏輯門的功能數值測量試驗
3．TTL包括電極開路門與三態輸出門的應用
4．與、非、或、與非門電子回路實驗
5．半加器電子回路實驗
6．全加器電子回路實驗
7．RS觸發器實驗
8．D觸發器實驗
9．JK觸發器實驗
10．T觸發器實驗
11．JK型觸發器變換成D觸發器
12．D型觸發器變換成JK觸發器
13．計數器實驗
14．MSI移位寄存器及其應用
15．譯碼器及其變換方法
16．MSI數值選用器及邏輯設計
17．微分型單穩態電子回路
18．環形多諧振蕩器
19．運用門電子回路包括編碼器分配器、選用器
20．結合電子回路的設計之一一一編碼變換
21．結合電子回路的設計之二一一顯露電子回路
22．同步時序電子回路的設計
23．計算機數值時序電子回路的設計
24．包括定時器測量試驗及應用
25．CM0S包括A/D、D/A變換電子回路實驗
26．二極管非門、或非門電子回路
27．三極管非門、與非門、或非門電子回路
28．異步十進制減法計數器
29．異步十進制加法計數器
30．綜合能力培訓實驗一一電子秒表

（4）電氣控制部分實驗

1．閘刀開關正轉控制線路
2．接觸器點動正轉控制線路
3．設定有自鎖的正轉控制線路
4．設定有過載保護的正轉控制線路
5．倒順開關控制正反轉控制線路
6．接觸器聯鎖的正反轉控制線路
7．按鈕聯鎖的正反轉控制線路
8．按鈕接觸器復合聯鎖控制線路
9．自動往返行程控制線路
10．接觸器控制串聯電阻降壓起動線路
11．時間繼電器控制串聯電阻降壓控制線路
12．手動Y/△降壓起動
13．接觸器控制Y/△降壓起動
14．時間繼電器控制Y/△降壓起動
15．QX3-13型Y/△自動起動控制線路
16．半波整流能耗限制動作控制線路
17．全波整流能耗限制動作控制線路
18．C620車床電氣控制線路
19．手動降壓起動
20．一相運行反接限制動作控制線路
21．電動葫蘆電氣控制線路
22．C6163車床電氣控制線路
23．控制電子回路聯鎖控制線路
24．主電子回路聯鎖控制線路
